Cesoia meccanica a lama basculante al termine del premontaggio presso l’officina Galbiati Group. La movimentazione della lama avviene mediante la rotazione coordinata di due alberi ad eccentrico, azionati da due treni di ingranaggi indipendenti, con due motori elettrici da 900 Kw cadauno a 1000 giri al minuto. Peso totale oltre 650 tonnellate.
L’intera cesoia, dopo il premontaggio e collaudo presso le officine Galbiati Group è stata smontata in sottoassiemi e trasportata via mare fino alla destinazione finale in India; rimontata da personale qualificato è entrata immediatamente in produzione con piena soddisfazione dei tecnici locali.
Nell’immagine qui sotto un dettaglio della fase preliminare relativa al montaggio e controllo del contatto delle dentature dei treni di ingranaggi che azionano la rotazione coordinata degli alberi ad eccentrico. Si notano in particolare i cuscinetti a film d’olio e quelli a rotolamento, dimensionati per sopportare gli enormi picchi di carico durante la fase di taglio lamiera.

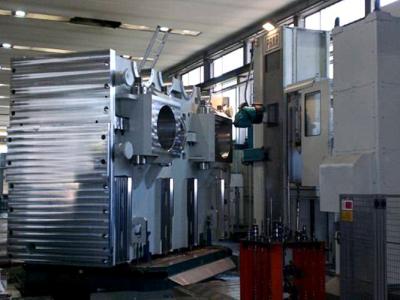

Nell’ultima immagine una fase della lavorazione meccanica della parte inferiore della struttura in acciaio elettrosaldato su alesatrice a controllo numerico CNC dotata di tavola rotante da 120 tonnellate.
